1、轉向節淬火設備成套設備包括如下組成：
A、160KW高頻淬火設備 一套；
B、定製型YCSK-500型雙軸數控機床 一套；
C、閉式冷卻係統 一台；
注：高中頻淬火成套設備是根據用戶零件淬火的詳細要求而進行的定製。（比如淬火深層、淬火硬度、淬火工藝流程等）
2、工作前無須預熱，可以連續工作；加熱時間和功率可調；支持外接遠控開關，來控製電源的啟動加熱和停止加熱功能；非接觸式感應加熱；采用德國原裝進口IGBT核心元器件，加熱高效；頻率範圍寬，可根據具體加熱工件的大小進行更換感應器，適應範圍大；24小時連續工作能力；節能環保，無汙染，清潔，提高工人工作環境；消除高壓，保護全，操作簡單安全；簡單易學，體積小不占地方，即開即用。
在控製電路中設有各種操作，保護電路、主電路與控製電路的上電、掉電先後次序，以及使用人員的誤操作等，均不會對係統產生任何影響。
具體的保護功能有：
1、 缺相保護--檢測三相交流輸入是否有缺相，如缺相立刻保護，停止工作。
2、 過電流保護--係統過電流截止保護，防止設備因過電流而損壞功率器件。
3、 過電壓保護--對電源電壓進行監控，當電源電壓過高立刻保護，有效的防止功率器件損壞。
4、欠電壓保護---對電源電壓進行監控，當電源電壓過低立刻保護，有效的防止功率器件損壞。
5、水壓低保護---冷卻水壓力保護，水壓過低時立刻保護，有效的防止感應線圈被燒壞。
6、超溫保護---對冷卻水及散熱器溫度進行監控，防止功率器件因溫度過高損壞。
三、YCC-160型感應淬火設備和數控淬火機床主要技術參數表
1、YCC-160型感應淬火設備參數
|
|
||||||||||||||||||||||||
|
|
2、YCSK係列立式數控淬火機床參數
|
機型 |
YCSK-500 |
YCSK-1000 |
YCSK-1200 |
YCSK-1500 |
|
最大加熱長度 |
500 |
1000 |
1200 |
1500 |
|
最大加熱直徑 |
500 |
500 |
600 |
600 |
|
最大夾持長度 |
600 |
1100 |
1300 |
1600 |
|
零件旋轉速度（r/min） |
0-300 |
0-300 |
0-300 |
0-300 |
|
零件淬火移動速度（mm/min） |
0-2500 |
0-2500 |
0-2500 |
0-2500 |
|
電源 |
AC380V X2+N/50Hz |
AC380V X2+N/50Hz |
AC380V X2+N/50Hz |
AC380V X2+N/50Hz |
|
整機容量 |
3KVA |
3KVA |
3KVA |
3KVA |
|
外型尺寸 （長*寬*高mm） |
1600*800*2000 |
1600*800*2400 |
1900*900*2900 |
1900*900*3200 |
|
控製係統 |
南京眾大 北京凱恩帝 |
南京眾大 北京凱恩帝 |
南京眾大 北京凱恩帝 |
南京眾大 北京凱恩帝 |
|
機床總質量約（Kg） |
750 |
900 |
1100 |
1700 |
|
零件最重質量（Kg） |
100 |
100 |
100 |
100 |
四、感應淬火設備技術特點
1、采用德國IGBT變頻，電壓反饋串聯諧振電路。變換效率高達97.5%以上，比可控矽設備節電30%；
2、 不論輸出功率的大小，功率因數始終不小於0.95。任何負載下均可啟動成功。具有頻率自動跟蹤的功能，在全過程中始終能夠保證高功率因數；
3、 整個控製係統均為數字集成化，各種保護動作速度快，整機的故障率低，壽命長；
4、 雙閉環控製功能,高效快速加熱，優化金屬工件加熱過程。
5、感應淬火設備保護電路設有過壓、過流、水溫、缺水、缺相等報警指示並自動控製和保護。

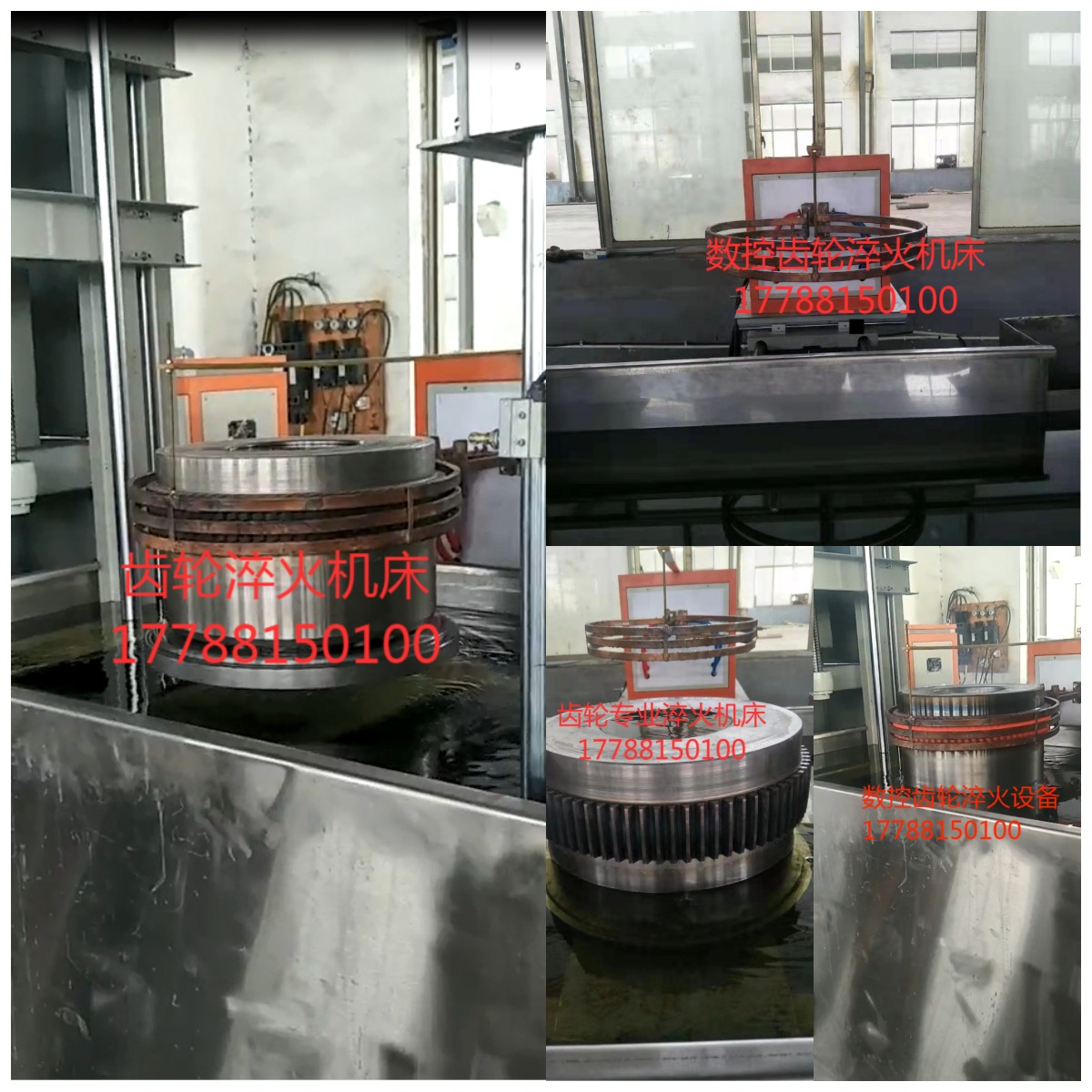

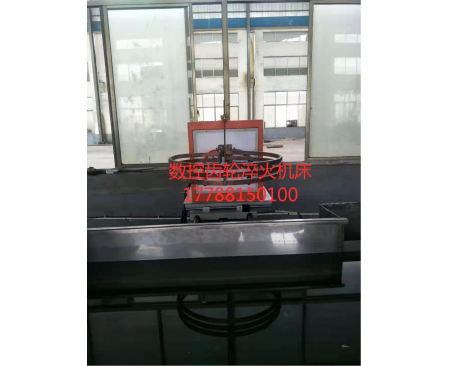

五、感應淬火設備案例應用現場
六、質量保證措施和服務承諾
1、質量保證措施
1.1、嚴格執行ISO9001質量管理體係進行生產過程管理；
1.2、精心設計，各配件標準化生產，嚴格調試。
1.3、所有電氣元器件選擇國際國內品牌，主要配套件由定點廠家生產。
1.4、生產、管理、工藝、質檢各部門對產品質量層層把關，加強工序間的檢查，嚴格出廠的檢驗，確保產品的質量。
2、服務承諾
2.1、為需方提供全套維護用使用說明書；
2.2、供方派技術人員到買方現場負責設備的試運行和調試；
2.3、在買方現場對操作人員、維修人員進行技術培訓；
2.4、在設備驗收後，供方留一名技術人員監護設備使用情況，監護時間為2天；
2.5、對產品質量長期跟蹤服務，設備在驗收後一年內，供方免費負責解決設備質量異常現象，在接到故障信息後，24小時響應，最短時間以內排除故障（不可抗拒因素除外）；
2.6、設備在驗收一年後直至設備使用期限內，供方有義務詳盡回答有關設備操作、維護、使用等方麵的技術問題；此期間供方維修隻收取維修成本費，維修成本費由維修人員差旅費、外出期間工資、更換器件成本費組成。
