河南17c蘑菇軋輥中頻淬火成套設備
2020-09-18 00:00:00 來源：河南17c蘑菇軋輥中頻淬火成套設備 點擊：2470 喜歡：0
齒輪淬火設備、鏈輪淬火設備、齒輪鏈輪淬火爐、齒輪高頻淬火設備、鏈輪超音頻淬火設備、單齒中頻淬火設備，河南17c蘑菇專業生產製造齒輪鏈輪淬火成套設備，一站式解決方案。
齒輪鏈輪淬火工藝原理是什麽呢？
齒輪、鏈輪淬火是依據感應加熱表麵淬火原理，將工件放在用銅管繞成的仿形感應器內，通入高頻或中頻交流電後，在工件表麵形成同頻率的感應電流，將金屬工件表麵迅速加熱後立即噴水冷卻，使工件表麵層淬硬。
齒輪、鏈輪直徑在400mm以下，可以選用超音頻或高頻淬火設備，淬層1-3mm；如果齒輪直徑較大，如直徑1米以上，可采用分齒淬火的方式進行處理。可以根據用戶的淬火需求，為用戶定製匹配的高頻淬火設備，比如：齒輪的直徑大小、齒輪的淬火層深度、淬火加熱效率等。不同的直徑大小和加熱效率，選擇的型號都不一樣。
大直徑的齒輪、鏈輪表麵淬火，選用中頻淬火電源也叫中頻淬火設備。主要適用於齒輪直徑為600mm左右，寬度150mm左右，鏈輪直徑800mm左右，淬硬層2-6mm左右的工件淬火。
1、河南17c蘑菇齒輪鏈輪淬火設備成套設備包括如下組成：
A、超音頻淬火設備 一套；
B、閉式冷卻係統 一台；

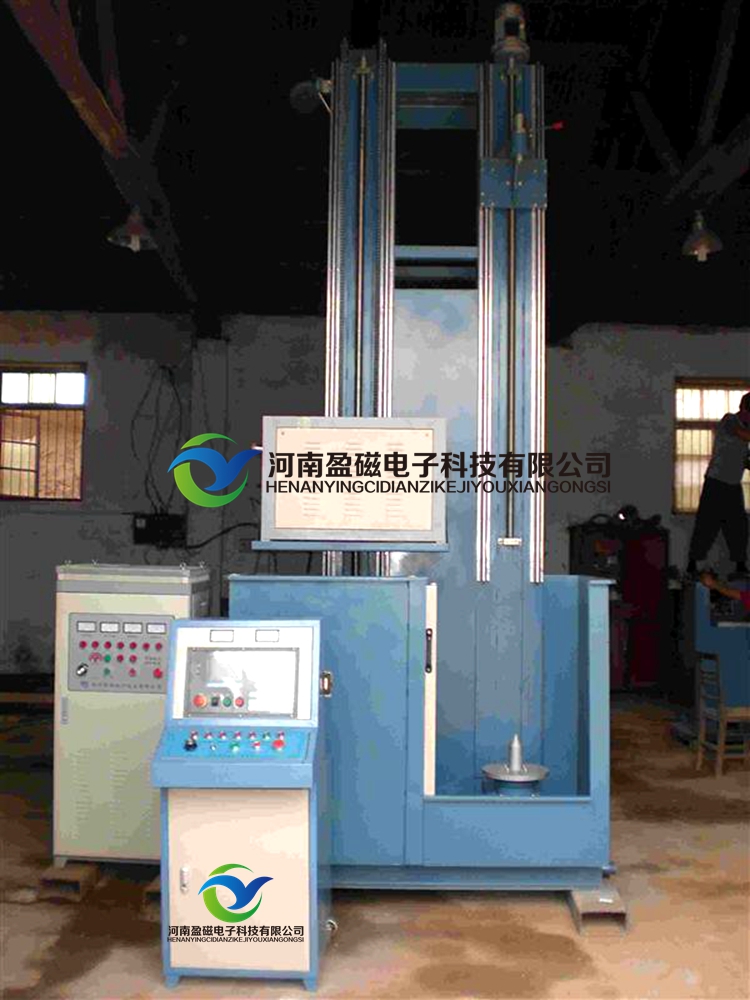

C、立式數控淬火機床DSSK-500型 一台。
注：河南17c蘑菇齒輪鏈輪中頻淬火成套設備是根據用戶產品規格、產量等詳細要求而進行的定製。
2、河南17c蘑菇超音頻淬火設備：工作前無須預熱，可以連續工作；加熱時間和功率可調；支持外接遠控開關，來控製電源的啟動加熱和停止加熱功能；非接觸式感應加熱；采用德國原裝進口IGBT核心元器件，加熱高效；頻率範圍寬，可根據具體加熱工件的大小進行更換感應器，適應範圍大；24小時連續工作能力；節能環保，無汙染，清潔，提高工人工作環境；消除高壓，保護全，操作簡單安全；簡單易學，體積小不占地方，即開即用。
在控製電路中設有各種操作，保護電路、主電路與控製電路的上電、掉電先後次序，以及使用人員的誤操作等，均（jun1）不會對係統產生任何影響。
具體的保護功能有：
1、 缺相保護--檢測三相交流輸入是否有缺相，如缺相立刻保護，停止工作。
2、 過電流保護--係統過電流截止保護，防止設備因過電流而損壞功率器件。
3、 過電壓保護--對電源電壓進行監控，當電源電壓過高立刻保護，有效的防止功率器件損壞。
4、欠電壓保護---對電源電壓進行監控，當電源電壓過低立刻保護，有效的防止功率器件損壞。
5、水壓低保護---冷卻水壓力保護，水壓過低時立刻保護，有效的防止感應線圈被燒壞。
6、超溫保護---對冷卻水及散熱器溫度進行監控，防止功率器件因溫度過高損壞。
三、河南17c蘑菇感應淬火設備技術特點
1、采用德國IGBT變頻，電壓反饋串聯諧振電路。變換效率高達97.5%以上，比可控矽設備節電30%；
2、 不論輸出功率的大小，功率因數始終不小於0.95。任何負載下均可啟動成功。具有頻率自動跟蹤的功能，在全過程中始終能夠保證高功率因數；
3、 整個控製係統均為數字集成化，各種保護動作速度快，整機的故障率低，壽命長；
4、 雙閉環控製功能,高效快速加熱，優化金屬工件加熱過程。
5、感應淬火設備保護電路設有過壓、過流、水溫、缺水、缺相等報警指示並自動控製和保護。
四、河南盈磁YCZ-200型中頻感應淬火設備和YCSK-500型立式淬火機床主要技術參數表
1、河南17c蘑菇YCZ-200型中頻感應淬火設備主要參數
|
額定功率 |
200KW |
進水溫度 |
<45℃ |
|
輸入電源 |
三相380V/50-60Hz |
冷卻水量 |
≥6L/min |
|
工作頻率 |
5-10KHZ |
暫 載 率 |
見產品 |
|
輸入電流 |
330A |
主機櫃尺寸 （長*寬*高） |
800*600*1800
|
|
工作電壓 |
342-430V |
主機重量： |
230KG |
|
冷水壓 |
≥0.3MPa |
|
|
|
機型 |
YCSK-500 |
YCSK-1000 |
YCSK-1200 |
YCSK-1500 |
|
加熱長度 |
500 |
1000 |
1200 |
1500 |
|
加熱直徑 |
500 |
500 |
600 |
600 |
|
夾持長度 |
600 |
1100 |
1300 |
1600 |
|
零件旋轉速度（r/min） |
0-300 |
0-300 |
0-300 |
0-300 |
|
零件淬火移動速度（mm/min） |
0-2500 |
0-2500 |
0-2500 |
0-2500 |
|
電源 |
AC380V X2+N/50Hz |
AC380V X2+N/50Hz |
AC380V X2+N/50Hz |
AC380V X2+N/50Hz |
|
整機容量 |
3KVA |
3KVA |
3KVA |
3KVA |
|
外型尺寸 （長*寬*高mm） |
1600*800*2000 |
1600*800*2400 |
1900*900*2900 |
1900*900*3200 |
|
控製係統 |
南京眾大 北京凱恩帝 |
南京眾大 北京凱恩帝 |
南京眾大 北京凱恩帝 |
南京眾大 北京凱恩帝 |
|
機床總質量約（Kg） |
750 |
900 |
1100 |
1200 |
|
零件最重質量（Kg） |
100 |
100 |
100 |
100 |
１、各種齒輪、鏈輪、法蘭盤、卡盤、光圈等盤類零件淬火；
２、各種主軸、凸輪軸、花鍵軸、光軸等軸類零件淬火；
３、各種導軌、鋼板、床身、工作台等平麵類零件淬火；
４、各種汽摩配件、機械零件整體或局部淬火；
５、各種缸套內孔、盲孔等孔類零件淬火；
６、各種五金工具、農機配件、家用刀具的表麵淬火等。
